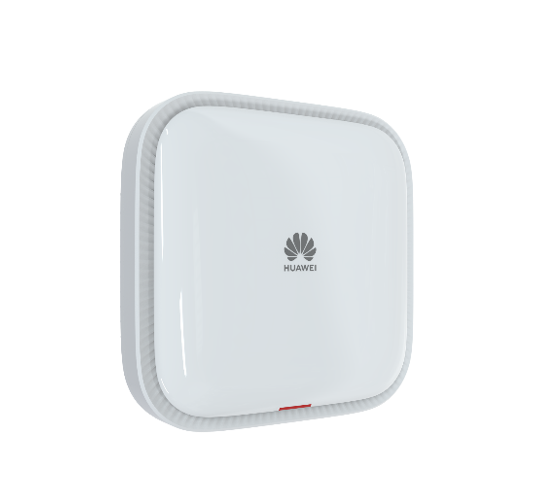

华为AirEngine8760-X1-PRO(11ax室内型,独立第三射频,4+12双频,智能天线,USB,IoT插槽,蓝牙)

华为AirEngine8760-X1-PRO(11ax室内型,独立第三射频,4+12双频,智能天线,USB,IoT插槽,蓝牙)

￥ 0.00
0.00


AirEngine 8760-X1-PRO是华为发布的支持Wi-Fi 6标准的新一代旗舰室内AP。内置智能天线，信号随用户而动，极大地增强用户对无线网络的使用体验。

  支持光/电上行口，便于用户使用不同的部署方式，灵活应对各种场景，适用于企业办公、政府、高教、普教等场景。

  支持2.4GHz和5GHz双频同时提供业务。

     双射频模式：MIMO数最大可达2.4GHz(4x4:4)+5GHz(12x12:8)

     三射频模式：MIMO数最大可达2.4GHz(4x4:4)+5GHz(8x8:8)+5GHz(4x4:4)

     双射频+独立射频扫描模式：MIMO数最大可达2.4GHz(4x4:4)+5GHz(8x8:8)

  支持2*10GE电口+1*10GE SFP+光口。

  提供USB接口，可用于扩展IoT应用。

  内置智能天线，基于智能切换算法自动调节覆盖方向和信号强度，以适应应用环境变化，并且可以随终端的移动进行精准稳定的覆盖。

  内置物联网插槽，支持BLE5.0/Zigbee/RFID/Thread等物联网扩展。

  内置独立射频扫描模块，实时检测干扰、非法设备等，适时调优网络。

  内置蓝牙，配合CloudCampus APP可实现蓝牙串口运维。配合定位服务器，可实现蓝牙终端、Tag的精准定位。

  支持FIT/FAT/云管理三种工作模式。


AirEngine 8760-X1-PRO基本信息：

属性描述
描述AirEngine8760-X1-PRO(11ax室内型,独立第三射频,4+12双频,智能天线,USB,IoT插槽,蓝牙)
部件编码02353GSG
型号AirEngine 8760-X1-PRO
起始支持版本V200R019C10


AirEngine 8760-X1-PRO技术指标：

项目描述
安装方式

  • 挂墙

  • 吸顶

  • T型龙骨

尺寸（宽 x 深 x 高，不含包材） [mm]220 mm x 220 mm x 61 mm
重量（不含包材） [kg]1.85kg
存储NAND FLASH 512MB; NOR FLASH 16MB
Console接口类型蓝牙串口
最大功耗 [W]55.0（不含USB和IoT插卡）
最大散热值 [BTU/hour]187.6（不含USB和IoT插卡）
供电制式

  • DC适配器

  • PoE

额定输入电压 [V]48V
输入电压范围 [V]

DC: 43.2V～57.6V

PoE: 802.3bt/at * 2（当同时输入PoE供电时：如果供电类型不同，以供电类型高的口为准。如果供电类型相同，实现供电备份。）

业务口防雷

PoE口：

差模（48V-RTN）0.5kV（1.2/50us，42ohm）B判据；

共模（8线对地）6kV（1.2/50us，42ohm）B判据。

整机最大物理端口数量

10GE（RJ45）×2，10M/100M/1000M/2.5GE/5GE/10GE自适应

10GE光（SFP+），GE/10GE自适应

长期工作环境温度 [°C]-10°C ～ 50°C （1800m～5000m之间，每升高300m，高温工作温度规格降低1°C）
存储温度 [°C]-40°C～70°C
长期工作环境相对湿度 [RH]5% RH ～ 95% RH
长期工作海拔高度 [m]-60m ～ 5000m
气压环境 [kPa]53kPa - 106kPa ETSI 300 019-2-3
接地接地
USB接口USB 2.0
IoT槽位IoT Card
蓝牙BLEBLE5.2
射频数2/3
工作频段

  • 2.4GHz

  • 5GHz

MIMO空间流

三射频模式：

  • 射频0(2.4G)：4x4，最大带宽40MHz

  • 射频1(5G)：4x4（高频段），最大带宽80MHz

  • 射频2(5G)：8x8（低频段），最大带宽80MHz


双射频模式：

  • 射频0(2.4G)：4x4，最大带宽40MHz

  • 射频1(5G)：配置为12x12时，最大带宽80MHz；配置为8x8时，最大带宽160MHz

Wi-Fi标准

2.4G:802.11b/g/n/ax

5G:802.11a/n/ac/ac wave2/ax

射频接口内置智能天线
天线增益 [dBi]

2.4G:4dBi

5G:5.5dBi

BLE:4dBi

最大发射功率 [dBm]

2.4G: 26dBm(Max)

5G: 31dBm(Max)

(note: this is MIMO total radio power, the same as:

2.4G: 20dBm/chain(Max)

5G : 20dBm/chain(Max))

BLE:＜10dBm

单射频发射功率 [dBm]

2.4G: -10dBm~20dBm /chain

5G: -10dBm~20dBm /chain

MTBF [year]59.4year
MTTR [hour]0.5hour
频率稳定度 [ppm]+/-20
802.3bt供电说明

802.3bt Class8供电时，所有功能不受限制；


双802.3bt Class6供电模式时：

Wi-Fi：

  • 如果不使用USB和IoT卡槽，空间流数和发射功率不受影响；

  • 如果使用USB和IoT插卡，空间流数、发射功率和带宽可能会受到影响。

有线网口：不受限制；

其他接口：USB和IoT插卡可用。


单802.3bt Class6供电模式时：

Wi-Fi：

  • 如果不使用USB和IoT卡槽，空间流数和发射功率不受影响；

  • 如果使用USB和IoT插卡，空间流数、发射功率和带宽可能会受到影响。

有线网口：两路10GE电口和SFP+光口互为Combo，只能三选一；

其他接口：USB和IoT插卡可用。

802.3at供电说明

双路802.3at供电时：

Wi-Fi：

如果不使用USB和IoT卡槽，射频发射功率自适应调整。

  • 双射频模式：2.4GHz(2x2)+5GHz(4x4)

  • 三射频模式：2.4GHz(2x2)+5GHz(2x2, High Band)+5GHz(2x2, Low Band)

  • 双射频+独立射频扫描模式：2.4GHz(2X2)+5GHz(2x2)+5GHz独立射频扫描


有线网口：两个10GE电口降速到GE及以下，SFP+光口不可用

其他接口：仅2.5W USB或IoT插卡可用，两者只能二选一，IoT插卡优先。如果使用USB和IoT插卡，Wi-Fi只能工作在2.4GHz(2x2)+5GHz(2x2)的模式。


单路802.3at供电时：

Wi-Fi：

如果不使用USB和IoT卡槽，射频发射功率自适应调整。

  • 双射频模式：2.4GHz(2x2)+5GHz(4x4)

  • 三射频模式：2.4GHz(2x2)+5GHz(2x2, High Band)+5GHz(2x2, Low Band)

  • 双射频+独立射频扫描模式：2.4GHz(2X2)+5GHz(2x2)+5GHz独立射频扫描


有线网口：两个10GE电口降速到GE及以下，和SFP+光口互为Combo，只能三选一；

其他接口：仅2.5W USB或IoT插卡可用，两者只能二选一，IoT插卡优先。如果使用USB和IoT插卡，Wi-Fi只能工作在2.4GHz(2x2)+5GHz(2x2)的模式。

DC供电说明所有功能不受限制。
