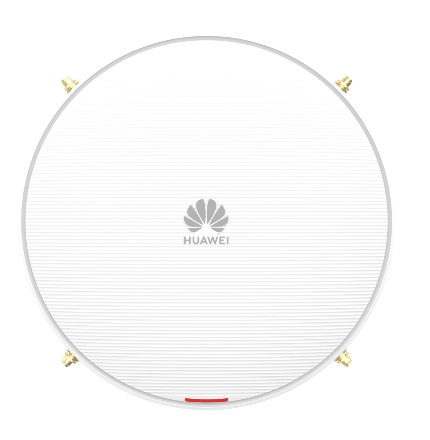

华为AirEngine6761-21E(11ax室内型,4+4双频,智能天线,USB,蓝牙,扫描)

华为AirEngine6761-21E(11ax室内型,4+4双频,智能天线,USB,蓝牙,扫描)

￥ 0.00
0.00


AirEngine 6761-21E是华为发布的支持Wi-Fi 6（802.11ax）标准的室内AP。支持10GE光/2.5GE电上行，便于客户灵活部署，有效节约客户投资，适用于移动办公、教育、场馆等人流密集场景。

  支持双射频2.4GHz(4x4)+5GHz(4x4) 同时工作；

  支持1x2.5GE电口+1x10GE光口（光电合一，支持光电混合缆）；

  支持独立扫描射频，可以在不影响业务性能的情况下使用独立射频进行空口扫描，从而实现对无线网络质量的实时监测和优化。

  外置天线，可根据用户使用场景适配不同天线，增强覆盖效果；

  提供USB接口，可用于扩展外置物联网；

  内置蓝牙，配合CloudCampus APP可实现蓝牙串口运维；配合定位服务器，可实现蓝牙终端、Tag的精确定位；

  支持FIT/FAT/云管理三种工作模式。


AirEngine 6761-21E基本信息：

属性描述
描述AirEngine6761-21E(11ax室内型,4+4双频,智能天线,USB,蓝牙,扫描)
部件编码02353VUY
型号AirEngine 6761-21E
起始支持版本V200R021C00


AirEngine 6761-21E技术指标：

项目描述
安装方式

  • 挂墙

  • 吸顶

  • T型龙骨

尺寸（宽 x 深 x 高，不含包材） [mm]220 mm x 53 mm (220 mm是直径)
尺寸（宽 x 深 x 高，含包材） [mm]284 mm x 251 mm x 93 mm
重量（不含包材） [kg]1.14kg
重量（含包材） [kg]1.74kg
存储NAND FLASH 512MB
Console接口类型蓝牙串口
最大功耗 [W]22.6（不含USB）
最大散热值 [BTU/hour]77.1（不含USB）
供电制式

  • DC适配器

  • PoE

输入电压范围 [V]

DC: 42.5V～57V

PoE: 802.3at/af

业务口防雷

PoE口：

差模（48V-RTN）0.5kV（1.2/50us，42ohm）B判据；

共模（8线对地）6kV（1.2/50us，42ohm）B判据。

系统电源与PoE电源的关系

三种供电方式（DC供电、以太网线PoE供电、光电混合缆PoE供电）之间不区分优先级、不支持热备份。

电口和SFP+光电混合口，只能二选一作为PoE供电输入；

整机最大物理端口数量

2.5GE（RJ45）×1，10M/100M/1000M/2.5GE自适应

10GE（SFP+）×1，1000M/10GE自适应

2.5GE电口和SFP+光口只能二选一用于数据通信，同时连线时优先使用光口通信

长期工作环境温度 [°C]-10°C ～ 50°C （1800m～5000m之间，每升高300m，高温工作温度规格降低1°C）
存储温度 [°C]-40°C ~ 70°C
长期工作环境相对湿度 [RH]5% RH ～ 95% RH
长期工作海拔高度 [m]-60m ～ 5000m
气压环境 [kPa]53kPa - 106kPa ETSI 300 019-2-3
接地浮地
USB接口USB 2.0
蓝牙BLEBLE5.2
射频数2
工作频段

  • 2.4GHz

  • 5GHz

MIMO空间流

射频0(2.4G)：4x4

射频1(5G)：4x4

Wi-Fi标准

2.4G:802.11b/g/n/ax

5G:802.11a/n/ac/ac wave2/ax

射频接口外置天线，SMA
天线增益 [dBi]BLE:4dBi
最大发射功率 [dBm]

2.4G: 26dBm(Max)

5G: 26dBm(Max)

(note: this is MIMO total radio power, the same as:

2.4G: 20dBm/chain(Max)

5G : 20dBm/chain(Max))

BLE：＜10dBm

单射频发射功率 [dBm]

2.4G: -10dBm~20dBm /chain

5G: -10dBm~20dBm /chain

MTBF [year]94year
MTTR [hour]0.5hour
频率稳定度 [ppm]+/-20
802.3at供电说明

Wi-Fi：

  • 如果不使用USB，或者使用2.5W USB，没有限制；

  • 如果使用5W USB，2.4G射频的MIMO空间流数降为2x2；

有线网口：2.5GE电口和SFP+光口只能二选一用于数据通信，同时连线时优先使用光口通信；

802.3af供电说明

Wi-Fi：2.4GHz射频MIMO空间流数降为2x2，最大合路功率23dBm，且5GHz射频不可用；

有线网口：

  • 对于V200R021C00版本，2.5GE电口降速为GE使用，且SFP+光口不可用；

  • 对于V200R021C10及之后版本，2.5GE电口（降速为GE）与SFP+光口只能二选一用于数据通信，同时连线时优先使用光口通信；

其他接口：USB不可用；

DC供电说明2.5GE电口和SFP+光口只能二选一用于数据通信，同时连线时优先使用光口通信。
