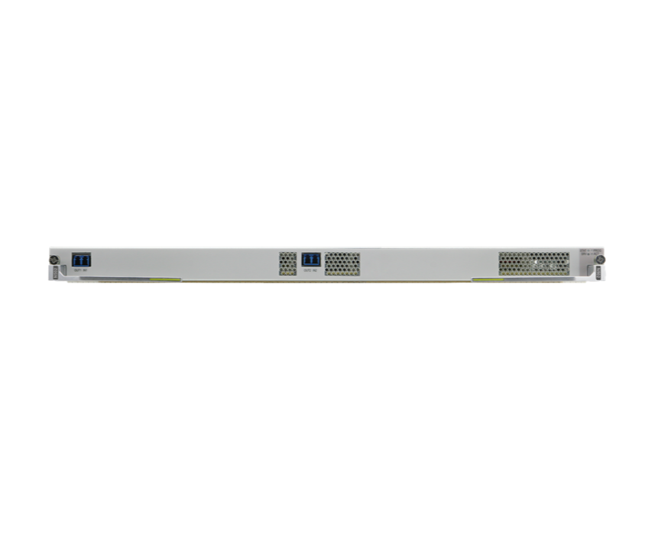

华为OTN单板TNU4N502、TNU6N502、TNU9N502、TNUAN502

华为OTN单板TNU4N502、TNU6N502、TNU9N502、TNUAN502

￥ 0.00
0.00


TNU4N502是华为2路200G线路业务处理板，简称N502。TNU4N502只有一种板类型，即TNU4N502T15。

TNU6N502是华为2路200G/100G可编程线路业务处理板(CFP)，简称N502。TNU6N502只有一种板类型，即TNU6N502C01。


TNU4N502单板既可以应用于线路场景也可以应用于中继场景。波分侧速率可以灵活调整为100G或200G，即可以按照端口将单板设置为100G模式或者200G模式，默认是200G。

线路应用场景和中继应用场景下，单板都支持100G模式和200G模式的设置。TNU4N502采用相干接收技术，支持应用于相干系统。


N502单板属于OTN线路类单板，将接入的业务信号处理后转换为2路OTU4/OTUC2或1路OTUC4信号，OTU4/OTUC2/OTUC4信号为符合ITU-T G.694.1建议的DWDM标准波长。N502采用相干接收技术，应用于相干系统。

N502单板两个端口可以设置为不同模式。端口1和端口2都可以根据实际需要设置为100G模式或200G模式，任意一个端口可以实现以下信号的相互转换。


TNU4N502应用概述：

单板

应用场景

端口工作模式

功能

IN1/OUT1

IN2/OUT2

TNU4N502

线路模式

100G_QPSK模式

100G_QPSK模式

端口1和端口2的业务映射路径相同，各实现总带宽不超过100Gbit/s的ODUk信号与1路OTU4信号之间的相互转换。

100G_QPSK模式

200G_16QAM模式

  • 100G模式的端口实现总带宽不超过100Gbit/s的ODUk信号与1路OTU4信号之间的相互转换。

  • 200G模式的端口实现总带宽不超过200Gbit/s的ODUk信号与1路OTUC2信号之间的相互转换。

200G_16QAM模式

100G_QPSK模式

200G_16QAM模式

200G_16QAM模式

端口1和端口2的业务映射路径相同，各实现总带宽不超过200Gbit/s的ODUk信号与1路OTUC2信号之间的相互转换。

中继模式

100G_QPSK模式

100G_QPSK模式

端口1和端口2的业务映射路径相同，各实现1路OTU4信号的中继。

200G_16QAM模式

200G_16QAM模式

端口1和端口2的业务映射路径相同，各实现1路OTUC2信号的中继。
