网站首页 >> 光传输 >> 华为 >> 华为 OptiX OSN 1800 系列多业务光传送平台

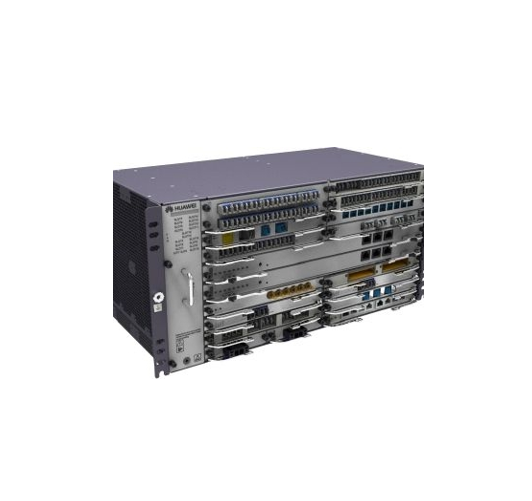

华为 OptiX OSN 1800 系列多业务光传送平台

华为 OptiX OSN 1800 系列多业务光传送平台

￥ 0.00
0.00



华为 OptiX OSN 1800 系列产品概述


华为 OptiX OSN 1800 是新一代分组增强型多业务光传送平台（MS-OTN），融合 WDM/OTN/SDH/ 分组技术于一体，支持 2M~200G 全业务接入与统一交换，专为城域边缘、企业专线、数据中心互联、5G 回传等场景设计，具备高集成、大容量、低功耗、易部署特性。


产品亮点

  • 全业务统一承载：支持 OTN/SDH/ 分组（PKT）三平面统一交换，兼容 E1/STM-N/FE/GE/10GE/100GE/CPRI/eCPRI/FC/SAN 接口

  • 超大容量：单波最高 200G，最大 80 波 DWDM/8 波 CWDM，单纤容量 16T

  • 形态丰富：覆盖 OSN1800 I（1U）、OSN1800 II（2U）、OSN1800 V（5U）全规格

  • 灵活部署：支持 19/23 英寸机柜、抱杆、室外柜安装，AC/DC 双供电

  • 高可靠：主控 / 时钟 / 电源 / 风扇冗余，支持 ASON、线性复用段、SNCP 等多层保护

  • 智能运维：支持 1588v2、同步以太、光层可视化、大数据亚健康分析


型号规格参数


1）OSN1800 I 增强型（1U 紧凑型）

参数规格
型号OSN1800 I Enhanced
机框高度1U（44mm）
业务槽位直流：2 个；交流：1 个
交叉容量OTN：40G；分组：120G；SDH：40G（高阶）/5G（低阶）
最大波数DWDM 80 波 / CWDM 8 波
单波速率100G/200G
上联接口10GE/GE 光 / 电
业务接口E1/STM-1/STM-4/STM-16/FE/GE/10GE
尺寸（W×H×D）442×44×220mm
重量（空框）≤4kg
典型功耗25W
供电-48V DC / 220V AC
工作温度-40℃~+65℃（商业级）


2）OSN1800 II 增强型（2U 中型）


参数规格
型号OSN1800 II Enhanced/TP
机框高度2U（88mm）
业务槽位直流：7 个；交流：5 个
交叉容量OTN：200G；分组：160G；SDH：50G（高阶）/20G（低阶）
最大波数DWDM 80 波 / CWDM 8 波
单波速率100G/200G
上联接口4×10GE + 4×GE
业务接口E1/STM-1/4/16/64/FE/GE/10GE/100GE/CPRI
尺寸（W×H×D）442×88×220mm
重量（空框）≤8kg
典型功耗150W
供电-48V DC / 220V AC
工作温度-40℃~+65℃

3）OSN1800 V Pro（5U 大容量）


参数规格
型号OSN1800 V / V Pro
机框高度5U（221mm）
业务槽位直流：15 个；交流：12 个
交叉容量OTN：700G；分组：700G；SDH：280G（高阶）/40G（低阶）
最大波数DWDM 80 波 / CWDM 8 波
单波速率100G/200G
上联接口8×100GE / 16×10GE
业务接口全系列接口（含 100GE、eCPRI、FC）
尺寸（W×H×D）442×221×220mm
重量（空框）≤18kg
典型功耗320W
供电-48V DC / 220V AC
工作温度-40℃~+65℃


核心功能特性

业务能力

  • TDM 业务：E1/E3/T3/STM-1/4/16/64，支持 SDH 低阶 / 高阶交叉

  • 分组业务：FE/GE/10GE/40GE/100GE，支持 MPLS-TP、QinQ、VLAN 隔离

  • OTN 业务：ODU0/1/2/2e/4/flex，支持 100G/200G 波分传输

  • 专用接口：CPRI/eCPRI（5G 回传）、FC SAN（存储）、视频专线


时钟同步

  • 支持 IEEE 1588v2、同步以太网（SyncE）、2MHz/2Mbit/s 外时钟

  • 满足 3G/4G/5G 移动承载高精度时钟要求


保护机制

  • 设备级：主控 1+1、电源 1+1、风扇冗余、热插拔

  • 网络级：OTN ASON、SDH 线性复用段、SNCP、LCAS、WDM 光层保护


运维管理

  • 支持 SNMP、Telnet、SSH、NCE 网管、北向接口对接

  • 光层在线诊断、性能监控、故障定位、远程调测


应用场景

  • 运营商城域接入：FTTH 回传、移动基站（5G/4G）承载、家庭 / 企业宽带汇聚

  • 企业专线：金融 / 政府 / 能源跨地域专线、高清视频会议、园区专网

  • 数据中心互联（DCI）：IDC 间 10G/100G 高速互联、低时延数据同步

  • 行业专网：电力通信、轨道交通、安防监控、医疗影像传输

  • 广电媒资：4K/8K 视频回传、演播室信号传输


主流业务板卡

  • EGS4：4 口 GE 以太网板

  • EFS8：8 口 FE/GE 自适应板

  • SL64：1 口 STM-64（10G）光接口板

  • SL64D：2 口 STM-64（10G）光接口板

  • TS8：8 路 E1 电接口板

  • LSC：主控时钟交叉板

  • OUCA/OUCC：OTN 业务处理板

  • WSDD：8 波 DWDM 合分波板


相关产品

华为 OSN3500/OSN7500｜中兴 ZXONE 8700｜烽火 FONST 2000｜华为 SFP-10G-LR
