网站首页 >> 光传输 >> 华为 >> 华为2 x 100Gbit/s通用业务处理单板TNU1G402

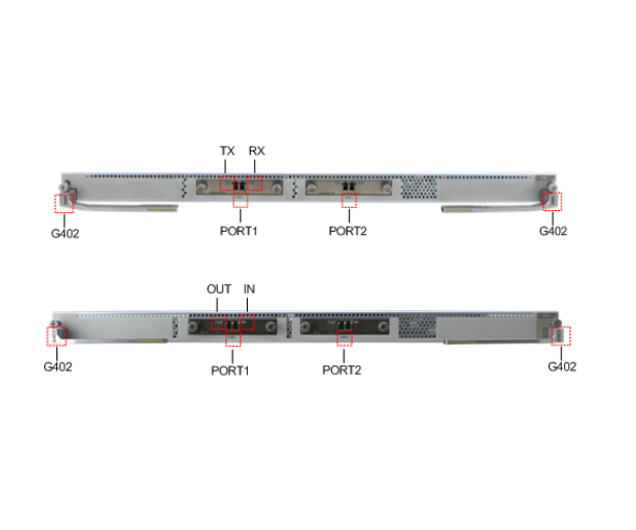

华为2 x 100Gbit/s通用业务处理单板TNU1G402

华为2 x 100Gbit/s通用业务处理单板TNU1G402

￥ 0.00
0.00


TNU1G402是华为2 x 100Gbit/s通用业务处理单板，简称G402，TNU1G402只有一种板类型，即TNU1G402C01。

G402单板属于通用业务处理单板，根据应用场景的需求，每个端口都可以独立被用作支路端口、线路端口（线路模式和中继模式）。



应用场景一：支路端口

G402单板的端口被用作支路端口时，实现100GE/OTU4业务光信号与ODU4/ODUflex电信号之间的相互转换。

应用场景二：线路端口（线路模式）

G402单板的端口被用作线路端口（线路模式）时，实现以下信号的相互转换：80 x ODU0/80 x ODUflex/40 x ODU1/10 x ODU2/10 x ODU2e/2 x ODU3/1 x ODU4<->1 x OTU4。

OTU4为符合ITU-T G.694.1建议的DWDM标准波长。同一端口支持ODU0、ODU1、ODU2、ODU2e、ODU3、ODUflex信号的混合传送。G402单板支持应用于相干系统。

应用场景三：线路端口（中继模式）

端口被用作线路端口（中继模式）时，每个端口可以实现1路OTU4信号的中继。G402单板采用CFP-100G(4x25G/28G,Dualrate)-1295nm～1310nm(LR4)-SMF-10km-SP模块时，端口不支持设置为中继模式。


TNU1G402单板功能和特性（OTN支路）：

功能和特性

描述

背板容量

背板总带宽为200Gbit/s。

客户侧业务类型

  • 100GE：以太网业务，速率为103.125Gbit/s

  • OTU4：OTN业务，速率为111.81Gbit/s

业务封装方式

100GE业务：Bit透明映射ODU4、MAC透明映射ODU4、MAC透明映射ODUflex。

纠错编码

当接入OTU4业务时，支持FEC编码，符合ITU-T G.709的建议。

OTN开销

  • 映射处理满足ITU-T G.709、G.Sup43建议，采用ITU-T G.709建议的帧格式和开销处理。

  • ODU4层：

    • 客户侧接入100GE，支持PM功能。

    • 客户侧接入OTU4，支持PM和TCM功能，PM和TCM层的非介入监视功能。

  • ODUflex层：支持PM开销处理。

  • OTU4层：支持SM开销处理。

LPT

不支持

客户侧1+1保护

支持

ODUk SNCP

支持
