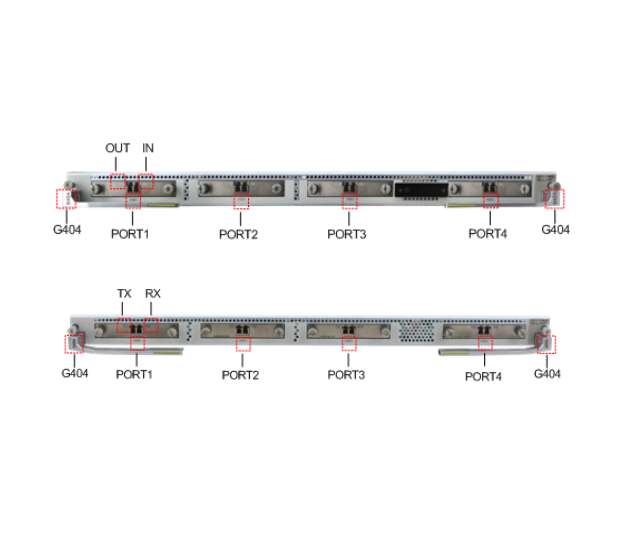

华为4 x 100Gbit/s通用业务处理单板TNU1G404

华为4 x 100Gbit/s通用业务处理单板TNU1G404

￥ 0.00
0.00


TNU1G404是华为4 x 100Gbit/s通用业务处理单板，简称G404，TNU1G404只有一种板类型，即TNU1G404C01。


TNU1G404应用场景一：端口被用作支路端口

客户侧业务

背板侧信号

100GE（GMP）

ODU4

100GE（GFP-F）

ODU4/ODUflex

OTU4

ODU4


TNU1G404应用场景二：端口被用作线路端口（线路模式）


背板侧信号

波分侧信号

映射路径

ODU0

OTU4

80 x ODU0<->1 x ODU4<->1 x OTU4

ODU1

OTU4

40 x ODU1<->1 x ODU4<->1 x OTU4

ODU2/ODU2e

OTU4

10 x ODU2/ODU2e<->1 x ODU4<->1 x OTU4

ODU3

OTU4

2 x ODU3<->1 x ODU4<->1 x OTU4

ODU4

OTU4

1 x ODU4<->1 x OTU4

ODUflex

OTU4

80 x ODUflex<->1 x ODU4<->1 x OTU4

同一光口支持ODU0、ODU1、ODU2/ODU2e、ODU3、ODUflex的混合传送。



TNU1G404应用场景三：端口被用作线路端口（中继模式）

端口被用作中继端口时，每个端口可以实现1路OTU4信号的中继。G404单板采用CFP-100G(4x25G/28G,Dualrate)-1295nm～1310nm(LR4)-SMF-10km-SP模块时，端口不支持设置为中继模式。
