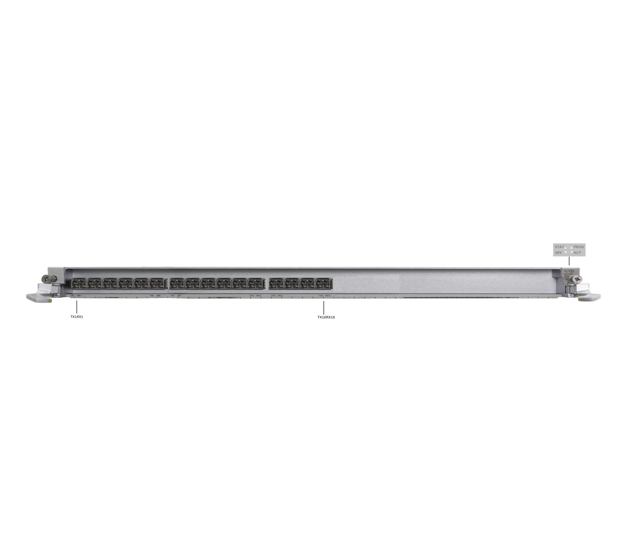

华为16 x STM-N光接口板TNV3S216

华为16 x STM-N光接口板TNV3S216

￥ 0.00
0.00


TNV3S216是华为16 x STM-N(N=1，4，16，64，总容量<=160G)光接口板，SDH单板S216，TNV3S216只有一种板类型，即TNV3S216S01。

S216将接收到的光信号经O/E转换为VC4，VC-4-Xc(X=4/16/64)信号送往交叉侧，同时交叉侧的电信号经E/O转换后发送出去。

S216单板还支持接入AU-3业务，支持将3 x AU-3信号转化成AU-4信号。

S216单板支持接入OTU1业务。


TNV3S216单板功能和特性：

功能和特性

描述

基本功能

SDH最大容量是160Gbit/s：

STM-n (n=1，4，16)/ STM-64光信号。

3 x AU-3 -> 3 x VC-3 -> 3 x TU3 -> VC-4 -> AU-4

OTU1 -> STM-16 -> VC-4

背板容量

背板总带宽为160Gbit/s。

业务处理

VC-12、VC-3、VC-4、VC-4-4c、VC-4-16c、VC-4-64c

开销处理

  • OTU1层：支持SM开销处理。

  • ODU1层：支持PM、TCM开销处理，以及PM、TCM的非介入监视。

  • 支持STM-64/STM-16/STM-4/STM-1信号的段开销的处理。

  • 支持通道开销的处理（透明传输和终结）。

  • 支持对J0/J1/C2字节的设置和查询。

  • 支持ECC通信。

  • 最多任意8路端口支持DCC通道透传，透传字节为D1-D3、D4-D12。

SDH SNCP

支持

线性复用段保护

支持

环形复用段保护

  • 支持二纤双向复用段保护

  • 支持四纤双向复用段保护

SDH ASON

支持

ALS

支持

物理层时钟

支持SDH时钟同步。

带外DCN

支持

PRBS

支持

单板制造信息查询

支持

通道环回

  • VC-4通道内环回、VC-4通道外环回

  • VC-3/VC-12通道外环回

端口环回

支持端口内环回、外环回。

2M ASON

支持

告警与性能监测

提供丰富的告警和性能事件，便于设备的管理和维护。
