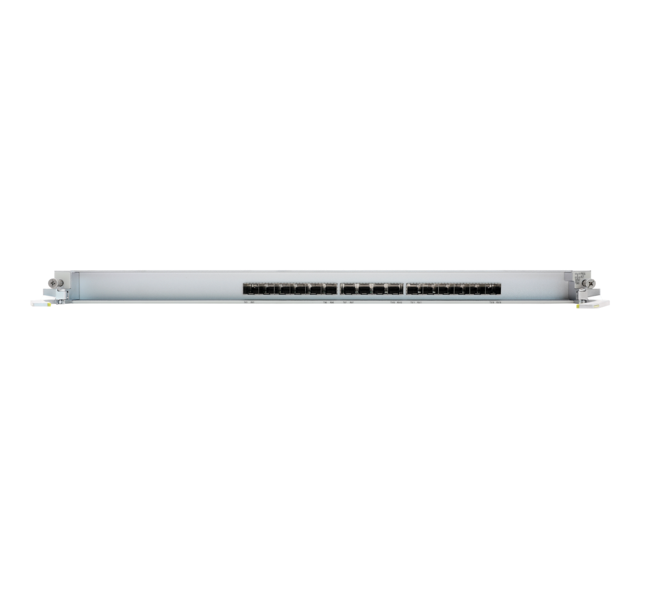

华为SDH单板TNV4S216

华为SDH单板TNV4S216

￥ 0.00
0.00


TNV4S216是16 x STM-N(N=1, 4, 16)，8 x STM-64，总容量<=80G光接口板，TNV4S216只有一种板类型，即TNV4S216S01。


单板S216属于SDH单板，可以实现STM-n (n=1， 4， 16， 64)等光信号的接收和发送。


通过本单板，S216将接收到的光信号经O/E转换为VC4，VC-4-Xc(X=4/16/64)信号送往交叉侧，同时交叉侧的电信号经E/O转换后发送出去。

S216单板支持接入OTU1业务。


TNV4S216单板的端口可分为两组，分别是：TX1/RX1~TX8/RX8，TX9/RX9~TX16/RX16。每组端口的SDH最大容量为40Gbit/s。

若混合接入STM-16和STM-64业务，每组端口最大支持接入2路STM-64业务。此场景下，每组端口的SDH最大容量为35Gbit/s（2 x 10Gbit/s+6 x 2.5Gbit/s）。

STM-16业务与STM-1/STM-4业务的混合接入，没有以上路数限制。

STM-64业务与STM-1/STM-4业务的混合接入，没有以上路数限制。
