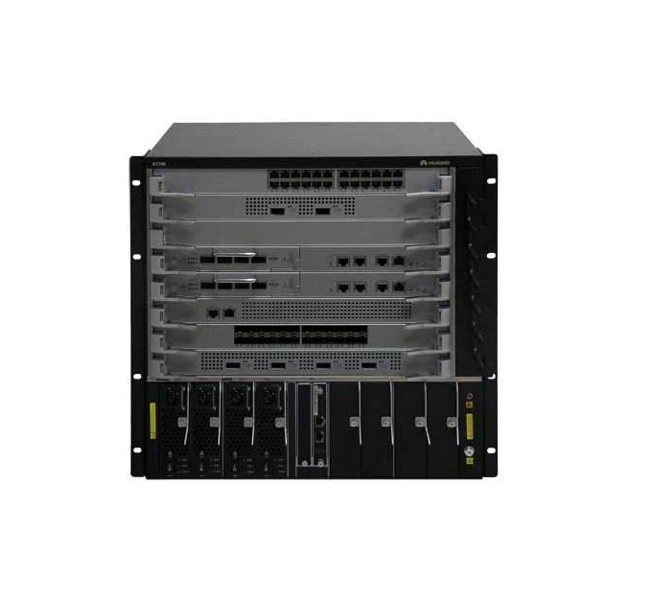

华为 S7706 智能路由交换机

一、基本信息

• 产品型号：华为 S7706（S7706 PoE 可选）

• 产品类型：三层 / 四层智能路由交换机（核心 / 汇聚层）

• 适用场景：大型园区、数据中心、金融 / 政企核心组网、无线 AC 融合

• 机框规格：6 业务槽位 + 2 主控槽位，10U 高度

• 交换架构：分布式 Clos 架构，全端口线速转发

二、核心性能

• 交换容量：102.4Tbps / 403.2Tbps（双主控 / 增强模式）

• 包转发率：2880Mpps / 9600Mpps（双主控 / 增强模式）

• 背板带宽：19.84Tbps~86.4Tbps

• 交换方式：存储 - 转发

三、硬件规格

1. 尺寸与重量

• 外形（宽 × 深 × 高）：

• 无分线齿：442×489×441.7mm

• 带分线齿：442×585×441.7mm

• 重量：空配置 15kg / 满配置 61.8kg

2. 电源与功耗

• 输入电压：AC 90–290V；DC -38.4V~-72V

• 最大功率：1600W；PoE 版最大 8800W

• 冗余设计：1+1 电源冗余、热插拔

3. 散热与环境

• 散热：前后 / 左后风道，风扇框 1+1 冗余、热插拔

• 工作温度：0–45℃；存储：-40–70℃

• 相对湿度：5%–95%（无凝结）

四、端口与扩展能力

• 业务槽位：6 个（支持万兆 / 40G/100G 板卡）

• 最大端口密度：

• 千兆电口：最高 288 口

• 千兆光口：最高 288 口

• 万兆光口：最高 48 口

• 40G/100G 口：最高 12 口

• 接口类型：SFP、SFP+、QSFP+、CXP

五、软件功能特性

1. 二层特性

• VLAN：支持 4K VLAN、Access/Trunk/Hybrid、QinQ / 灵活 QinQ

• 链路聚合：LACP、静态聚合、跨板聚合

• STP/RSTP/MSTP、VBST、SEP、RRPP

2. 三层路由

• IPv4：静态、RIP、OSPF、IS-IS、BGP4

• IPv6：静态、RIPng、OSPFv3、IS-ISv6、BGP4+

• 策略路由、等价路由、VRF-Lite

3. 组播

• IGMPv1/v2/v3、PIM-DM/SM/SSM、MSDP、MBGP

4. QoS

• 流分类：L2/L3/L4、802.1p、DSCP、ACL

• 调度：PQ、WRR、DRR、PQ+WRR

• 拥塞避免：WRED、流量整形、HQoS

5. 安全

• 认证：802.1X、Portal、MAC、PPPoE

• 安全：ACL、ARP 防攻击、DHCP Snooping、IP Source Guard

• 管理：SSHv2、SNMPv3、HWTACACS/RADIUS

6. 无线融合（随板 AC）

• 最大管理 AP：4096 台

• 支持 Wi-Fi 6/7、WLAN QoS、射频资源管理

• 无线转发性能：最高 4Tbps

7. 虚拟化与可靠性

• SVF 2.0：虚拟核心 + 接入 + AP 为单一网元

• BGP EVPN、VxLAN、CSS 集群、ISSU 不间断升级

• 关键部件全冗余，MTBF：33.8 年

六、典型配置推荐

• 主控板：SRUH/SRUE（1+1 冗余）

• 业务板：24×10GE SFP+、48×GE、8×40GE、2×100GE

• 电源：AC/DC 1600W（1+1）

• 风扇：FAN-10U-B/FAN-10U-B1
